dimanche 23 février 2020

Module Relais Mysensors



Voici en complément de la gateway utilisant le RFM69HW en 868Mhz, un premier Module Relais.

Ce dernier est utilisé ici pour gérer mon éclairage piscine et un éclairage extérieur.

Attention Ce module est alimenté sur le secteur EDF donc potentiellement létal.
Prenez vos dispositions pour intervenir dans des conditions de sécurité adéquates.




Ce module est une application de l'exemple relay actuator que vous trouverez ici sur le site de Mysensors.
Le fichier ino est aussi disponible à cette page ou dans les exemples de la librairie Mysensors.

Mon travail a été ici de créer un PCB pour tout loger dans un boitier pour rail Din.


Composants nécessaire:

Arduino pro mini  3.3V 8Mhz                        Qté:1
Transceiver RFM69                                        Qté:1
Alimentation Hi-link HLK-PM01 5V            Qté:1
Relais Omron G5Q-14                                   Qté:2
Mosfet canal N 2N7000                                 Qté:2
Led 3mm                                                         Qté:3
Diode 1n4148                                                  Qté:2
Résistance 10K ohm                                        Qté:3
Résistance  270 ohm                                       Qté:5
Régulateur 3.3v   AMS1117                            Qté:1
Condensateur 100µF /16V                              Qté:1
Condensateur 100nF   pas 5mm                      Qté:1
Varistor 275V                                                  Qté:3
Fusible 160mA                                                Qté:1
Condensateur CMS 1206  100nF/16V            Qté:1
Connecteur 6 point                                          Qté:1
Boitier pour rail DIN                                       Qté:1

Voici le schéma :


A noter que j'ai prévu un connecteur d'antenne et un emplacement pour le CI de cryptage SHA204 pour des applications futurs.

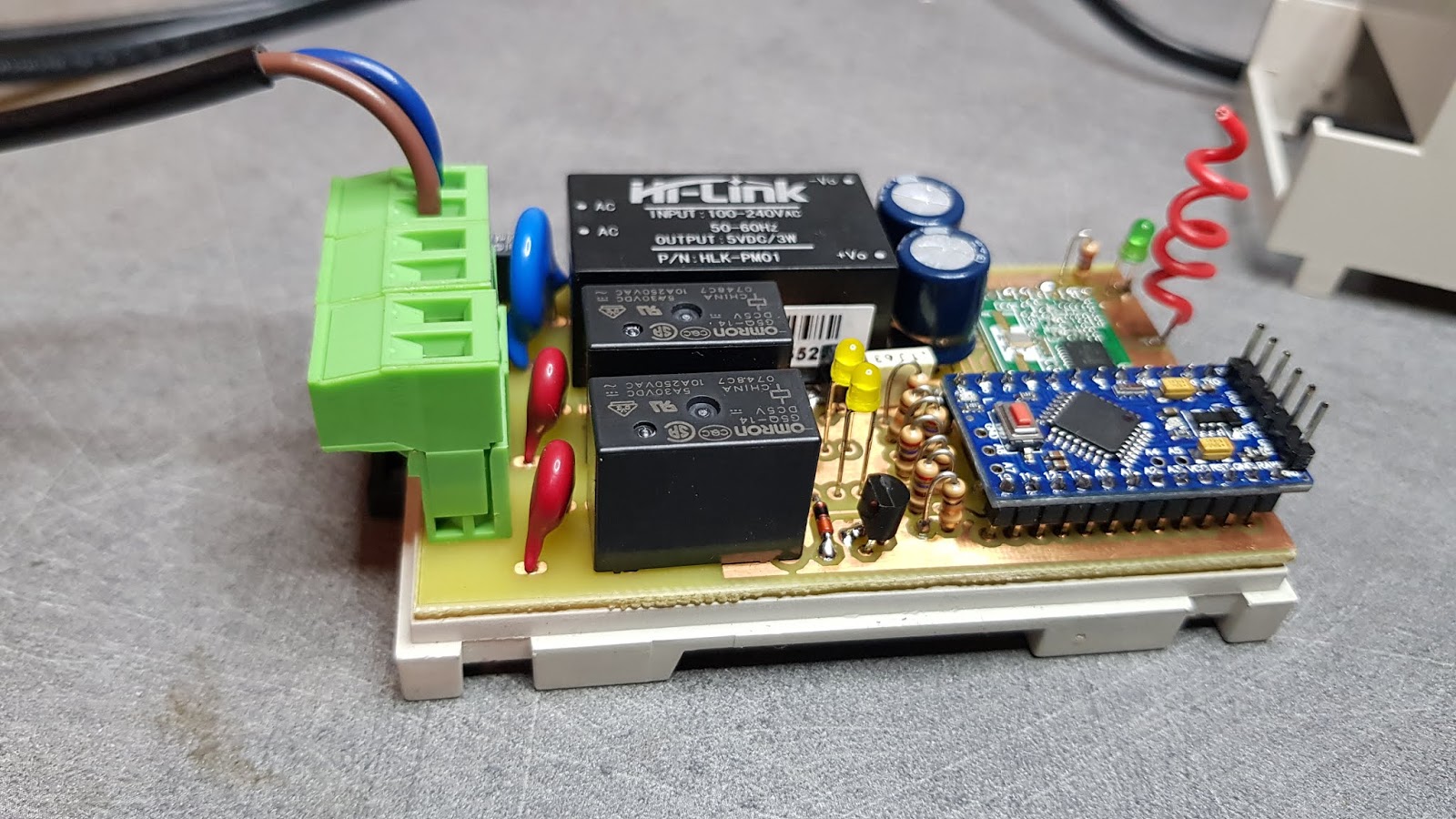

Voici quelques images du circuit imprimé double face et du montage terminé : les vias au nombre de 7, ont été utilisés pour faciliter et sécuriser la réalisation maison.




j'ai déporté les leds en face avant pour un contrôle d'état des sorties.

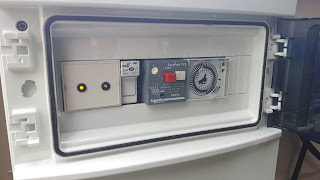

le tout mise en boite prêt pour intégration




L'intégration à Domoticz est un jeu d'enfant à la mise sous tension le module s'identifie auprès de la passerelle pour obtenir un ID. ici c'est le N°1.



Voilà bonne réalisation.
Leptro

samedi 8 février 2020

Mysensors serial Gateway pour arduino nano et RFM69HW

Bonjour à tous,

Après des mois de tergiversations, j'ai décidé de migrer mes différents modules domotiques actuellement en wifi vers un réseau HF à base RFM69 dans la bande de fréquence de 868MHz , bande ISM autorisée en EUrope.

Il existe bien-sure les mêmes modules en 433MHz, mais cette bande est saturée.

je n'invente rien.. tout est basé sur la librairie mysensors et le serial gateway que vous trouverez à l'adresse suivante https://www.mysensors.org/build/serial_gateway

voici le câblage recommandée pour le module RFM69



vous avez le schéma de câblage pour la pro mini que j'ai adapté à la nano et rajoutant :
un régulateur 3.3v
un adaptateur de niveau car le rfm69 ne fonctionne qu'en 3.3V
une prise antenne




Le PCB a été fait pour faciliter la réalisation maison.




Je ferais une version plus compacte pour la réalisation par une société de PCB en ligne.


quelques photos de la réalisation:

PCB Top


Pcb Bottom


gateway presque terminé



Gateway soudé relier à la RPI qui fait tourner domoticz


Bonne réalisation: Leptro

mardi 4 février 2020

Electronique et Bricolage,


Bienvenus amis électronicien(ne) et bricoleur.

Je m'essaye au blog pour partager ma passion et mes réalisations touchant les domaines de l'électronique , du bricolage, de la récupération et du  recyclage.
le blogue sera alimenté selon mes humeurs et ma disponibilité.
J'attends que ça devienne un lieu d'échange et de convivialité.
Mes postes seront mes découvertes et mes expérimentations.
Tout commentaires et participations dans un but d'amélioration, d'orientation et de correction d'erreur sera accueillis avec  grand plaisir.

Dans un deuxième temps, une chaîne Youtube viendra compléter ce blog pour plus de convivialité..

Je vous dis à bientôt pour mes futurs présentations.

Leptro
